XT101 通用型环保环氧树脂堵漏材料
产品说明
采用在有水介质条件下可快速聚合反应的固化剂，使得改性环氧树脂在水中的初凝时间小于60min，可实现较快速度的堵漏，既可用于防渗堵漏，又保留了改性环氧树脂原有的特点。
产品特点
●水介质环境中固化速度快，初凝时间短。水中＜60min初凝，固化较快。
● 有水介质环境下与混凝土结构面粘结强度高。该产品特有的亲水组分，保证了环保型环氧堵漏材料与混凝土结构表面的浸润性，湿粘接强度高。
● 环保性能好。无溶剂及特殊的固化剂使得产品气味低、无毒。
●渗漏治理与补强加固兼顾。既可以对混凝土结构渗漏水进行处理，又可以对混凝土缺陷进行修复，是一种持久性灌浆修复材料。
适用范围
●0.2mm以上混凝土裂缝的防渗堵漏。
技术指标
（执行Q/ HGXT 6-2011 《环氧树脂堵漏材料》）
项目 | 技术指标 | 检测结果 |
密度/ g/cm3 | ≥ 1.000 | 1.15±0.05 |
初始粘度/ mPa.s | ≤ 1000 | 250±50 |
水中初始凝胶时间/ min | ≤ 180 | 40±20 |
抗压强度/ MPa | ≥ 70 | 110±10 |
水下粘接强度/MPa | ≥ 2.0 | 3.0±0.5 |
抗渗压力/ MPa | ≥ 1.0 | 1.2±0.1 |
施工要点
● 浆液配制：按A组分:B组分=8:1的重量比，将B组分倒入A组分内并充分搅拌均匀。
● 灌浆时，先把基面部位清除干净，固定灌浆嘴，并止缝。
● 用细铁丝扎紧高压胶管，用灌浆机进行灌浆，浆液灌满后，用细铁丝把高压胶管扎实，密切注意灌浆压力的变化，防止爆管。
● 经过约48h的固化，可将外露的灌浆嘴切去并用水泥砂浆抹平。
注意事项
● 配比要准确，搅拌要均匀。

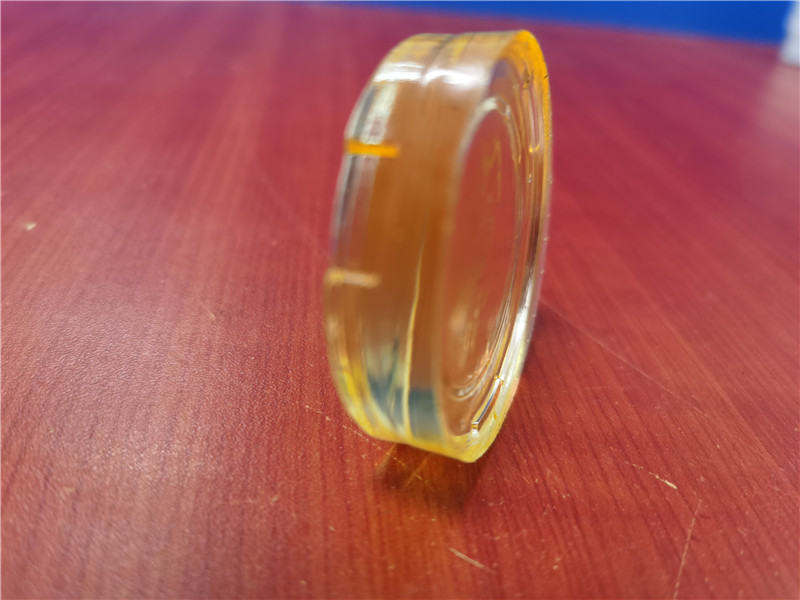

●浆液固化较快，坚持少配多次的原则，配好的浆液尽量在10min以内使用完毕，以防浆液温度过高发生爆聚堵管。由于混凝土的裂缝宽度一般在微米到毫米范围内，浆液被灌注到裂缝中后可以很好的散热，不会出现温度大幅上升发生爆聚影响材料的性能，实际裂缝中固结体的情况和空气中配置的浆液固结体情况会有很大的差别。

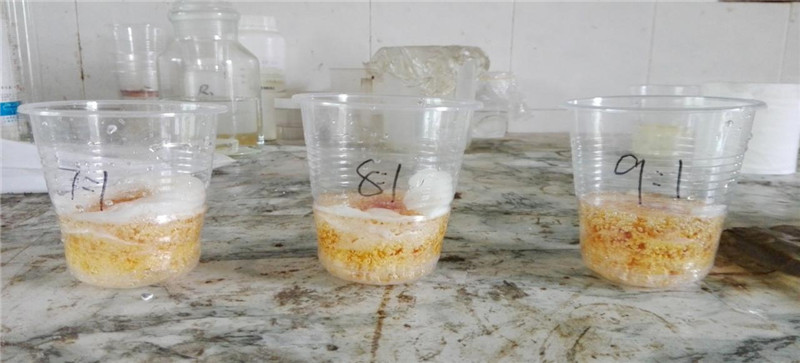

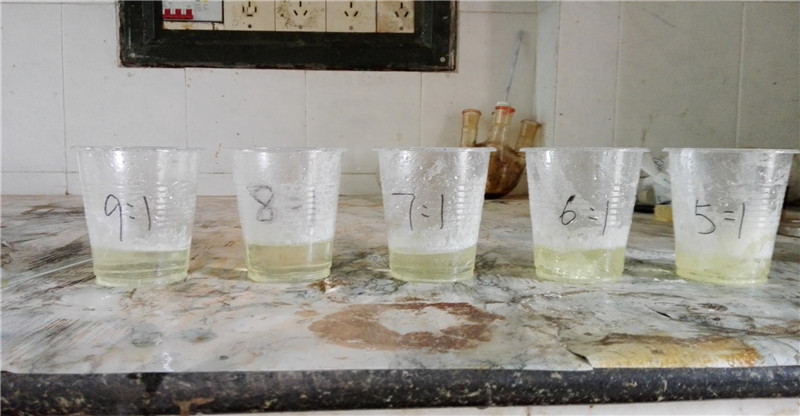

● 当环境温度超过20℃时，以A、B组分质量比8:1甚至更高的比例配置浆液较为合适；当环境温度在10-20℃时，采用7:1的比例配置浆液较为合适；当环境温度在10℃以下时，采用6:1甚至更低的比例配置浆液较为合适。
包装规格
采用塑料桶包装，A组分：20Kg/桶或200kg/桶；B组分：2.5kg/桶或20kg/桶。
储存期
12个月。
广泛地应用在房屋建筑、高速公路、城市道桥、地铁及轨道交通、高速铁路、机场、煤矿、水利水电设施工程等众多领域
